Reka Bentuk Pangkalan Data: ERD dan Kekardinalan

Gambar Rajah Perhubungan Entiti (ERD)

ERD (Entity Relationship Diagram) ialah perwakilan grafik yang menunjukkan entiti, atribut dan hubungan antara entiti dalam pangkalan data. ERD dilukis SEBELUM pangkalan data dibina — ia adalah pelan reka bentuk.

Simbol ERD	Mewakili	Contoh
Segi empat tepat	Entiti	MURID, BUKU
Bujur/elips	Atribut	Nama, NoMurid (digariskan jika kekunci primer)
Rombus	Hubungan (kata kerja)	meminjam, mendaftar
Garisan	Penyambung antara simbol	-

Kekardinalan (Cardinality)

Kekardinalan menerangkan BILANGAN rekod sesuatu entiti yang boleh berhubung dengan rekod entiti lain. Tiga jenis kekardinalan wajib dikuasai.

Kekardinalan	Maksud	Contoh
Satu ke Satu (1:1)	Satu rekod entiti A berhubung dengan SATU rekod entiti B sahaja	Satu PENGETUA mengetuai satu SEKOLAH
Satu ke Banyak (1:M)	Satu rekod entiti A berhubung dengan BANYAK rekod entiti B	Satu KELAS mempunyai banyak MURID
Banyak ke Banyak (M:N)	Banyak rekod entiti A berhubung dengan banyak rekod entiti B	Banyak MURID meminjam banyak BUKU

🎯 TIP SPM: Hubungan M:N TIDAK boleh dilaksanakan terus dalam pangkalan data! Ia mesti DILERAIKAN kepada dua hubungan 1:M dengan jadual perantara (cth: PINJAMAN antara MURID dan BUKU). Ini soalan kertas 2 yang sangat kerap!

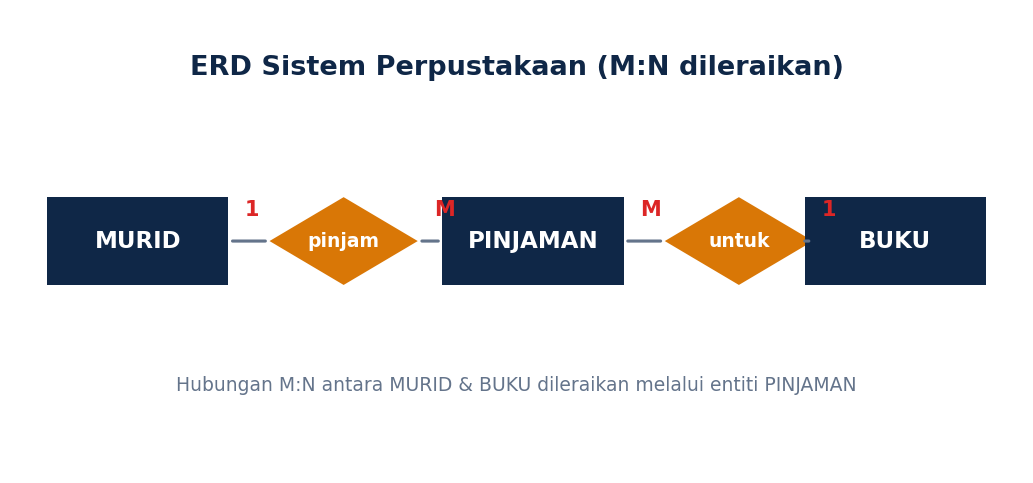

Contoh: ERD Sistem Perpustakaan

Entiti MURID (NoMurid*, Nama, Kelas) — entiti PINJAMAN (NoPinjaman*, NoMurid#, KodBuku#, TarikhPinjam, TarikhPulang) — entiti BUKU (KodBuku*, Judul, Pengarang). Tanda * ialah kekunci primer; # ialah kekunci asing. Hubungan: MURID 1:M PINJAMAN, dan BUKU 1:M PINJAMAN — meleraikan hubungan asal M:N antara MURID dan BUKU.

Kebergantungan Fungsi (Functional Dependency)

Kebergantungan fungsi menerangkan bagaimana nilai sesuatu atribut ditentukan oleh atribut lain (biasanya kekunci primer). Tiga jenis yang WAJIB dikuasai:

Jenis	Maksud	Contoh
Kebergantungan fungsi sepenuh	Atribut bukan kunci bergantung pada SELURUH kekunci primer	Pada {IdPelajar, KodSubjek}, Gred bergantung pada kedua-duanya
Kebergantungan fungsi separa	Atribut bukan kunci bergantung pada SEBAHAGIAN kekunci primer komposit sahaja	NamaPelajar bergantung pada IdPelajar sahaja (bukan KodSubjek)
Kebergantungan fungsi transitif	Atribut bukan kunci bergantung pada atribut bukan kunci LAIN	NamaKelas bergantung pada IdKelas, bukan terus pada IdPelajar

Tiga Bentuk Normalisasi (1NF, 2NF, 3NF)

Bentuk	Syarat
1NF (Bentuk Normal Pertama)	Setiap medan atomik (satu nilai sahaja), tiada kumpulan berulang, ada kekunci primer
2NF (Bentuk Normal Kedua)	Sudah 1NF DAN menghapuskan kebergantungan fungsi separa (semua atribut bergantung penuh pada kekunci primer)
3NF (Bentuk Normal Ketiga)	Sudah 2NF DAN menghapuskan kebergantungan fungsi transitif

🎯 TIP SPM (trial Johor/Kelantan): Hafal beza 2NF (buang kebergantungan SEPARA) dan 3NF (buang kebergantungan TRANSITIF). Soalan kerap beri penerangan dan minta anda namakan bentuk normalisasi (1NF/2NF/3NF).

Penukaran ERD ke Skema Hubungan

Skema hubungan menulis jadual dalam bentuk: NAMAJADUAL(kekunci_primer, atribut1, atribut2, kekunci_asing). Contoh: MURID(NoMurid, Nama, Kelas) dan PINJAMAN(NoPinjaman, NoMurid*, KodBuku*, TarikhPinjam) — tanda * menanda kekunci asing yang merujuk jadual lain.

Contoh: Penormalan Langkah demi Langkah

Peringkat	Tindakan
Tidak normal	Satu jadual, nama pelajar berulang bagi setiap subjek
1NF	Setiap sel satu nilai; kunci primer (IdPelajar + KodSubjek)
2NF	Pisah: PELAJAR(IdPelajar, Nama) dan DAFTAR(IdPelajar, KodSubjek, Gred)
3NF	Pisah subjek: SUBJEK(KodSubjek, NamaSubjek) - buang kebergantungan transitif

Reka Bentuk Pangkalan Data Hubungan
